RS485 Ethernet конвертер интерфейсов DS1102

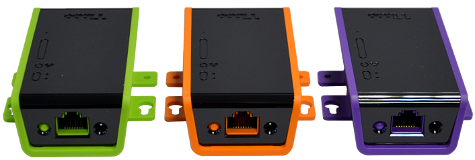

DS1102 - это миниатюрный BASIC-программируемый контроллер, в первую очередь предназначенный для решения задач преобразования интерфейсов RS232-Ethernet («Serial-over-IP» application) и контроля устройств, подключенных к последовательному порту («Serial Control» application).

Отличительной особенностью устройства является универсальный порт RS232/422/485. Имея лишь один разъем DB9, к преобразователю можно подключить до 3 устройств с интерфейсом RS232. Это достигается за счет технологии "3.5 последовательных канала". Неиспользуемые линии интерфейса RS232 (таких как RTS, CTS и т.д.) можно программно конфигурировать на дополнительные линии приема-передачи (RX/TX).

Примечание: режим 3.5 канала можно использовать только в режиме интерфейса RS232.

Также в модуле предусмотрена возможность подачи питания средствами современной технологии Power-over-Ethernet* (помимо стандартного разъема питания "Jack").

Опционально, DS1102 может быть заказан с OLED дисплеем (96x32) и беспроводным интерфейсом связи WiFi*.

Для более удобного использования на преобразователи интерфейсов размещены 8 светодиодов: зеленый и красный (светодиоды, отображающие текущее состояние устройства), желтый светодиод (отображает активность Ethernet сети), 5 голубых светодиодов могут использоваться для визуализации уровня сигнала WiFi, или других задач.

В каждый комплект поставки DS1100 включены наборы для монтажа на DIN рейку и настенного монтажа. Устройство поставляется с загруженным, полнофункциональным приложением "Serial-over-IP" (COM через IP).

* Wi-Fi и Power-over-Ethernet являются взаимоисключающими опциями

Аппаратная спецификация:

Основан на высокопроизводительном чипе T1000.

10/100BaseT, auto-MDIX Ethernet порт.

Опционально 802.11b/g Wi-Fi интерфейс.

Опционально монохромный OLED дисплей (96x32).

Опционально функция Power-over-Ethernet.

Программный выбор интерфейсов RS232, RS422 и RS485:

– Скорость до 921,600bps;
– Режимы четности None/even/odd/mark/space;
– 7/8 бит;
– Опционально управление потоком RTS/CTS (для режимов RS232 и RS422);
– Контроль направления (для интерфейса RS485).
– До 3 последовательных каналов в режиме RS232; гибкая настройка линий, например:

Один канал: RX, TX, CTS, RTS, DSR и DTR линии;

3 канала: RX, TX, RX2, TX2, RX3 и TX3.

1024кБ flash памяти под прошивку, приложение и данные.

2кБ EEPROM для хранения данных.

Восемь светодиодов:

– Светодиоды статуса (зеленый и красный);
– Светодиод статуса подключения Ethernet (желтый);
– 5 голубых светодиодов (могут использоваться для отображения уровня сигнала WiFi).

Встроенный звуковой извещатель.

Программно-контролируемый PLL.

Питание: номинал 12В постоянного тока (мин. 9В, макс. 18В).

Размеры: 90x48x25мм.

Диапазон рабочих температур: -5 ~ 70 C.

Обновление прошивки через последовательный порт (RS232) или Ethernet.

CE- и FCC- сертификаты.

В комплект входят:

DIN-рейка

Набор для настенного монтажа

Похожие модели:

DS1100 Одноканальный контроллер RS232

DS1101 Контроллер интерфейса RS232 на 3.5 канала

объекты, поддерживаемые модулем:

Sock — сокеты (поддерживает до 16 UDP, TCP и HTTP сессий).

Net — контролирует Ethernet порт.

Wln — Управление WiFi интерфейсом (если поддерживается модификацией).

Lcd — управление OLED дисплеем(если поддерживается модификацией).

Ser — отвечает за последовательный (RS232) порт.

Io — управление линиями ввода/вывода, портами и прерываниями.

Fd — управление файловой системой flash памяти и прямой доступ к секторам памяти.

Stor — обеспечивает доступ к памяти EEPROM.

Romfile — облегчает доступ к ресурсным файлам.

Pppoe — обеспечивает интернет соединение через ADSL модем.

Ppp — обеспечивает интернет доступ через последовательный модем (GPRS и т.д.).

Pat — управление светодиодами.

Button — настройка обработчика событий для аппаратной клавиши (MD линия).

Beep — отвечает за генерацию звуковых сигналов.

Sys — отвечает за общую функциональность устройства.

Группы функций:

Строковые функции (всего 27!)

функции преобразования даты/времени (8)

криптографические функции и функции вычисления hash-последовательностей (RC4, MD5, SHA-1)

и многое другое.

Типы переменных:

Byte, char, integer (word), short, dword, long, real, string.

Плюс пользовательские массивы (arrays) и структуры (structures).
